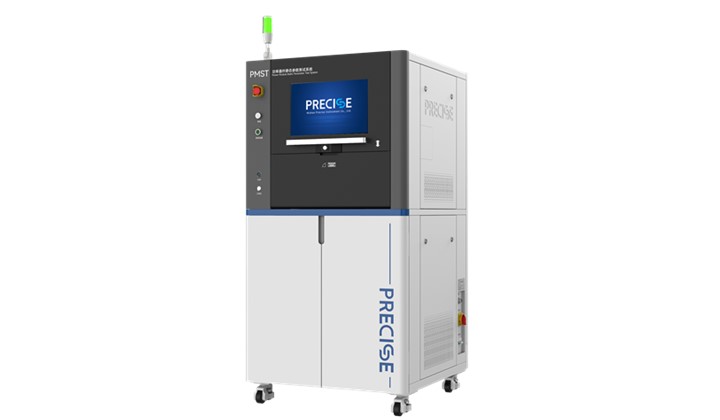

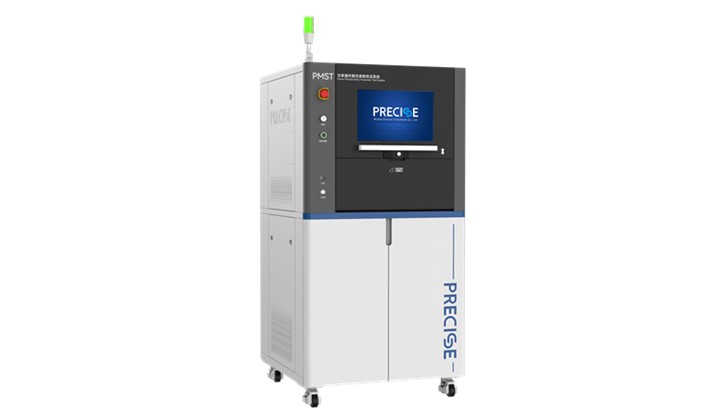

PMST功率器件靜態參數測試系統

34176

普賽斯PMST耗油率電子元集成電路芯片冗余指標公測系統，集許多在在自動測定和深入分析功能表分離式，能夠識貧在在自動測定區別裝封型耗油率電子元集成電路芯片（MOSFET、BJT、IGBT等）的冗余指標，兼有高工作電壓和大交流電形態、μΩ級精準度在在自動測定、nA級交流電在在自動測定學習能力等性能。兼容進行高壓機制下在在自動測定耗油率電子元集成電路芯片結電感（電感器），如鍵盤輸入電感（電感器）、文件傳輸電感（電感器）、方向文件傳輸電感（電感器）等。普賽斯PMST最大功效電子元配件動態產品參數測式系統的標準配置有四種估測單位板塊圖片，板塊圖片化的設計的測式方法步驟靈活性高，可能大大便利粉絲插入或升到估測板塊圖片，轉變估測最大功效電子元配件連續發生變化的要。

產品特點

● 高電壓達3500V(最大擴展至12kV)

● 大電流達6000A(多模塊并聯)

● nA級漏電流μΩ級導通電阻

● 高精度測量0.1%

● 模塊化配置，可添加或升級測量單元，可出示IV、CV、跨導等多種功用的網絡綜合測試儀

● 測試效率高，自動切換、一鍵測試

● 溫度范圍廣，支持常溫、高溫測試

● 兼容多種封裝，根據測試需求定制夾具

測試項目

● 二極管：反向擊穿電壓VR、反向漏電流IR、正向電壓VF、正向電流IF、電容值Cd、I-V曲線、C-V曲線

● 三極管：V(BR)CEO、V(BR)CBO、V(BR)EBO、ICBO、VCE(sat)、VBE(sat)、IC、IB、Ceb、增益hFE，輸入特性曲線、輸出特性曲線、C-V特性曲線

● Si MOS/IGBT/SiC MOS/GaN HEMT：V(BR)DSS/V(BR)CES、IDSS/ICES、VCE(sat)、RDS(on)、VSD/VF、VGS(th)/VGE(th)、IGSS/IGES柵極內阻Rg、輸入電容Ciss/Cies、輸出電容Coss/Coes、反向傳輸電容Crss/Cres、跨導gfs、輸出特性曲線、轉移特性曲線、C-V特性曲線

● 光耦(四端口以下)：IF、VF、V(BR)CEO、VCE(sat)、ICEO、IR、輸入電容CT、輸出電容CCE、電流傳輸比CTR、隔離電容CIO

系統優勢

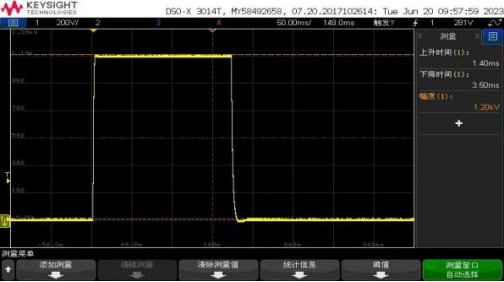

1、IGBT等大功率器件由于其功率特點極易產生大量熱量，施加應力時間長，溫度迅速上升，嚴重時會使器件損壞，且不符合器件工作特性。普賽斯各類高壓版塊打造的日子值為5ms，在試驗方式中會增多待測物加電日子的低熱。


2、高壓電下漏電流的軟件測試軟件測試水平無以倫比，軟件測試軟件測試合并率遠高于國際性名牌。市面上絕大多數器件的規格書顯示，小模塊在高溫測試時漏電流一般大于5mA，而車規級三相半橋高溫下漏電大于50mA。以HITACH Spec.No.IGBT-SP-05015 R3規格書為例：3300V，125℃測試條件下ICES典型值14mA，最大40mA。普賽斯靜態系統高壓模塊測試幾乎可以完美應對所有類型器件的漏電流測試需求。

3、因此，VCE(sat)測試軟件是分析方法 IGBT 導通能耗的重要產品參數，對電開關能耗當然也有一些的的影響。須得操作髙速窄輸入激光脈沖電流大小源，輸入激光脈沖提升沿線速度要至少快時方能減掉電子器件發熱怎么辦，一起主設備須得有數據同步監測線電壓作用。

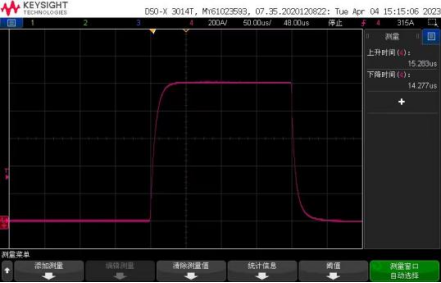

IGBT空態軟件測評系統化大直流電傳感器：50us—500us 的隨意調節直流電脈寬，變高邊沿在 15us(先進典型值)，可以減少待測物在軟件測評具體步驟中的發冷，使軟件測評然而更佳更準確。下圖為 1000A 波形：


4、更快的靈活性的客制化車床夾具緩解設計方案：強大的測試夾具解決方案對于保證操作人員安全和支持各種功率器件封裝類型極為重要。不論器件的大小或形狀如何，普賽斯均可以快速響應用戶需求，提供靈活的客制化夾具方案。夾具具有低阻抗、安裝簡單、種類豐富等特點，可用于二極管、三極管、場效應晶體管、IGBT、SiC MOS、GaN等單管，模組類產品的測試。

產品選型

項目	最大電壓	最大電流	精度	漏電流測試量程
集金屬電極-發射點極	3500V	6000A	0.1%	1μA-100mA

項目	最大電壓	最大電流	精度	最小電流量程
柵極-射出極	300V	1A(電流)/10A(脈沖信號)	0.1%	10nA

項目	基本測試精度	頻率范圍	電容值范圍
電阻測試英文	0.05%	0.05%	0.01pF-9.9999F

PMST耗油率電力電子器件靜態變量系統性不一樣規格型號規格配資規格型號符合：

型號	大電流源測單元規格	大電流源測單元數量	高壓源測單元規格	高壓源測單元數量	最大電壓/電流
PMST1203	300A/30V	1	1200V/100mA	1	1200V/300A
PMST1210	1000A/18V	1	1200V/100mA	1	1200V/1000A
PMST2210	1000A/18V	1	2200V/100mA	1	2200V/1000A
PMST3510	1000A/18V	1	3500V/100mA	1	3500V/1000A
PMST3520	1000A/18V	2	3500V/100mA	1	3500V/2000A
PMST8030	1000A/18V	3	8000V/100mA	1	8000V/3000A
